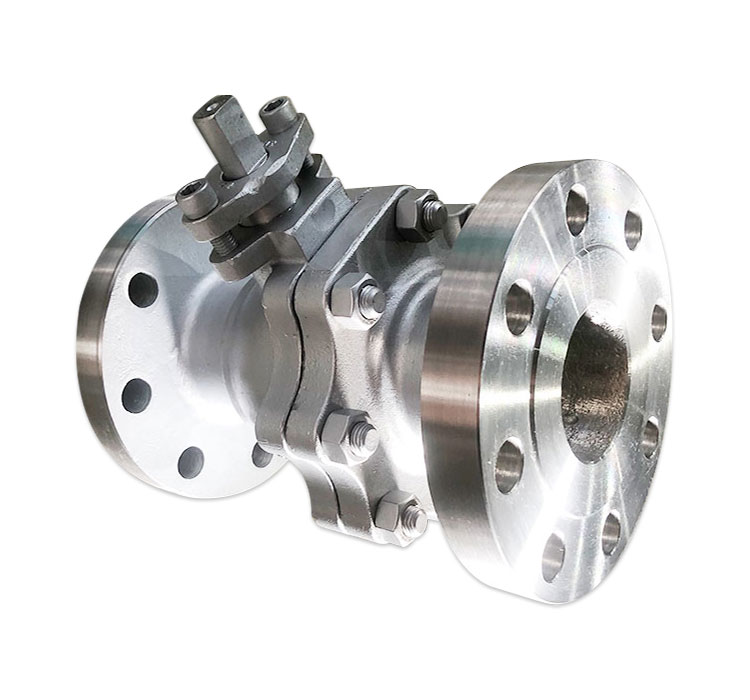

Q41F不銹鋼球閥材質是不銹鋼的，主要用于對具有腐蝕性，壓力和衛生環境要求較高的地方。不銹鋼球閥是近年來被廣泛采用的一種新型閥門。
■產品特點1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
主要零件材質及參數 Main Parts materials and Parameters
|
產品材料
|
304系列
|
304L系列
|
316系列
|
316L系列
|
321系列
|
|
|
主要零件材料 |
閥體、閥蓋
Body、Bonnet |
CF8(304)
|
CF3(304L)
|
CF8(316)
|
CF3M(316L)
|
0Cr18Ni10Ti
|
|
球體、閥桿
Globe、Ball Stem |
304
|
304L
|
316
|
316L
|
321
|
|
|
螺栓 Bolt
|
A193-B8
|
A193-B8
|
A193-B8M
|
A193-B8M
|
A193-B8M
|
|
|
螺母 Nut
|
A194-8M
|
A194-8M
|
A194-8M
|
A194-8M
|
A194-8M
|
|
|
密封圈 Sealing Ring
|
聚四氟乙烯 PTFE/對位聚苯 PPL
|
|||||
|
填料、墊圈
Stuffing、Washer |
聚四氟乙烯 PTFE/對位聚苯 PPL
|
|||||
|
適用工況 |
適合介質
Applicable medium |
硝酸腐蝕性介質
Nitric acid etc corrosive medium |
酸酸等腐蝕性介質
Acetic acid etc corrosive medium |
|||
|
適用溫度
Applicable temperature |
-28~300℃
|
|||||
|
應用規范 |
法蘭尺寸按
Flange dimension follows |
JB78-59、SH3406、GB9113、HG20592-97
|
||||
|
檢驗試驗按
Teat and inspection follows |
BG/T13927-89 JB/T9092
|
|||||
|
公稱壓力(PN)
Nominal pressure |
1.0~10.0MPa
|
|||||
|
驅動方式
|Driving Means |
手動、氣動、電動、液動等 Manual 、Pneumatic、Motor、Hydro-dynamic、Etc
|
|||||
PN1.6MPa主要連接尺寸及重量 Main connection dimensions and weights
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
97
|
107
|
130
|
152
|
178
|
230
|
272
|
310
|
345
|
|
W
|
120
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
PN2.5MPa主要連接尺寸及重量 Main connection dimensions and weights
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
97
|
107
|
130
|
152
|
178
|
230
|
272
|
310
|
345
|
|
W
|
125
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
PN4.0MPa主要連接尺寸及重量 Main connection dimensions and weights
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
120
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
PN6.4MPa主要連接尺寸及重量 Main connection dimensions and weights
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
140
|
160
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
381
|
403
|
502
|
|
H
|
79
|
83
|
114
|
120
|
125
|
150
|
172
|
220
|
250
|
280
|
325
|
398
|
|
W
|
120
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
PN10.0MPa主要連接尺寸及重量 Main connection dimensions and weights
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
140
|
160
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
381
|
403
|
502
|
|
H
|
79
|
83
|
114
|
120
|
125
|
150
|
172
|
220
|
250
|
280
|
325
|
398
|
|
W
|
120
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
