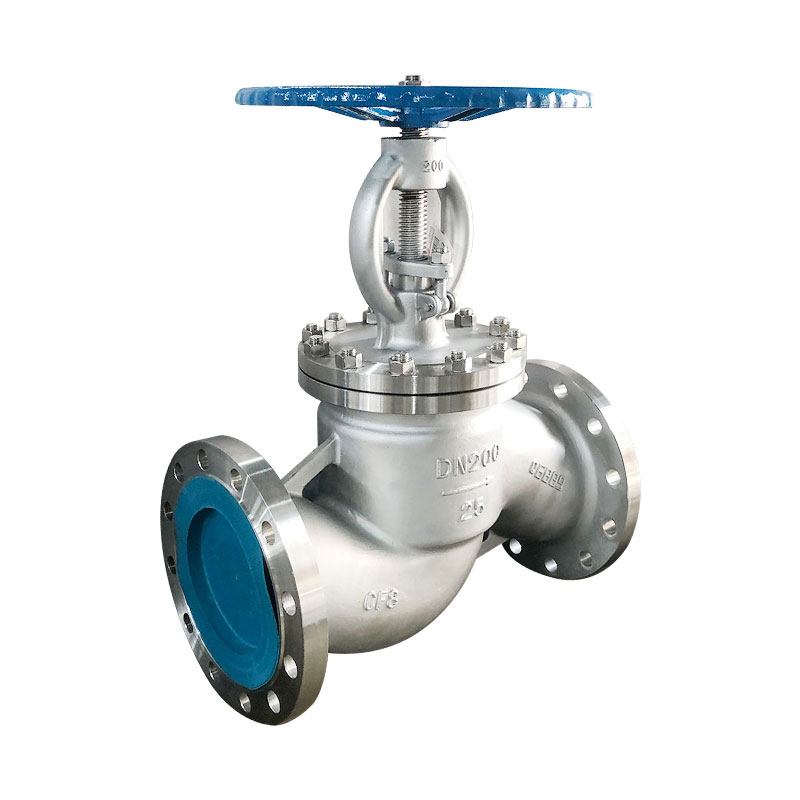

J41W-25P截止閥DN200

產品描述

應用規范 Application Norm

1、設計制造按API STD.600
Design Manafacfure According to API STD.600

2、結構長度按ANSI B16.10
Face to Face According to ANSI B16.10

3、法蘭型式及尺寸：150/300/600Lb按ANSI B16.5 JIS 10K、20K按JIS B2212~2214
150/300/600Lb End Flange Dimension According to ANSI B16.10 Accoring to JIS B2212-B2214

4、閥門檢查和試驗按API STD.598
Valve Check and Test According to API 598

結構 Structure

B.B; OS & Y Characteristic:B.B; OS & Y

主要零件材料 Main parts and materials

零件名稱 ltem	CF8系列	CF3系列	CF8M系列	CF3M系列	321系列
閥體/閥蓋Body/Cap	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
閥瓣 Disc	F304	F304L	F316	F316L	321
閥瓣蓋 Disc Flange	304	304L	316	316L	321
閥桿Stem	F304	F304L	F316	F316L	321
填料Packing	PTFE編織Weaving	PTFE編織Weaving	PTFE編織Weaving	PTFE編織Weaving	PTFE編織Weaving
墊片Gasket	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	PTFE+321
壓蓋Gland flange	CF8	CF3	CF8M	CF3M	0Cr18Ni10Ti
填料壓環Stuffing ring	304	304L	316	316L	0Cr18Ni10Ti
螺栓Bolt	A193-B8	A193-B8	A193-B8	A193-B8	A193-B8
螺母Nut	A194-8M	A194-8M	A194-8M	A194-8M	A194-8M

150Lb、10K主要連接尺寸及重量 Main connection dimensions and weights

尺寸 (mm) Dimensions	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
尺寸 (mm) Dimensions	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	108	117	127	140	165	203	216	241	292	356	406	495	622	698
H	mm	241	241	242	280	286	386	387	411	454	455	541	651	802	970
D	mm	125	125	125	160	160	200	200	250	250	355	355	450	500	500
重量 wight	kg	-	-	-	-	-	18	30	41	64	86	113	115	295	450

300Lb、20K主要連接尺寸及重量 Main connection dimensions and weights

尺寸 (mm) Dimensions	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
尺寸 (mm) Dimensions	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	152	178	203	216	229	267	295	318	356	400	444	559	622	711
H	mm	241	241	283	320	322	399	438	464	565	614	717	930	1150	1420
D	mm	125	125	160	200	200	200	250	280	355	400	450	500	500	560
重量 wight	kg	-	-	-	-	-	25	30	35	56	96	120	212	460	615

600Lb主要連接尺寸及重量 Main connection dimensions and weights

尺寸 (mm) Dimensions	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
尺寸 (mm) Dimensions	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	165	190	216	229	241	292	330	356	432	508	559	660	787	838
H	mm	156	161	187	214	252	430	480	530	650	750	850	1050	280	1535
D	mm	100	100	125	160	160	180	250	250	350	350	450	500	560	650
重量 wight	kg	-	-	-	-	-	35	50	60	110	200	230	410	770	1140

常見問題

公司主要生產哪些產品？

公司主要供應不銹鋼止回閥,不銹鋼截止閥,不銹鋼閘閥,不銹鋼球閥等不銹鋼閥門。
貴公司是生產廠家還是貿易公司？

我們是生產廠家，專業生產不銹鋼止回閥,不銹鋼截止閥,不銹鋼閘閥,不銹鋼球閥等不銹鋼閥門。
當我需要報價時，我應該提供哪些信息？

通常情況下，請將您所需要的產品名稱及型號發送給我們，例如：型號、尺寸等，以便我們可以準確報出價格，以便滿足您的需求。
我們銷售其他品牌的不銹鋼閥門嗎？

我們不銷售其他品牌的不銹鋼閥門，但如果我們的品牌適合您，您可以向我們發送您的詳細規格要求。獲取報價
所需不銹鋼閥門的規格要求可以定制嗎？

可以定制，請將您所需要定制的不銹鋼閥門詳細要求發給我們。
如果我急需這些不銹鋼閥門，多長時間供貨？

如果您急需要訂購不銹鋼閥門，我們可以為您調貨處理或緊急安排生產，爭取短時間內為您發貨。
